Przekładniki prądowe to niezawodne urządzenia, które zapewniają precyzyjny pomiar i ochronę w instalacjach elektrycznych. Służą do bezpiecznego zmniejszania wysokich prądów, umożliwiając ich dokładny monitoring i analizę. Dzięki nim można skutecznie zabezpieczyć instalacje oraz zoptymalizować działanie systemów elektroenergetycznych.
W ofercie KTKM Energia dostarczamy nowoczesne urządzenia dopasowane do zróżnicowanych wymagań montażowych i technicznych. Nasze przekładniki występują w trzech głównych wersjach:
PPRZ 24
Dedykowany do kompaktowych obwodów pomiarowych, zapewniający precyzyjny odczyt parametrów przy ograniczonym miejscu montażowym.
PPRZ 36
Uniwersalne rozwiązanie do standardowych instalacji przemysłowych, łączące wysokie parametry pomiarowe z niezawodnością.
PPRZ 52
Wersja do rozbudowanych systemów i większych przekrojów przewodów/szyn, przeznaczona do wymagających aplikacji rozdzielczych.

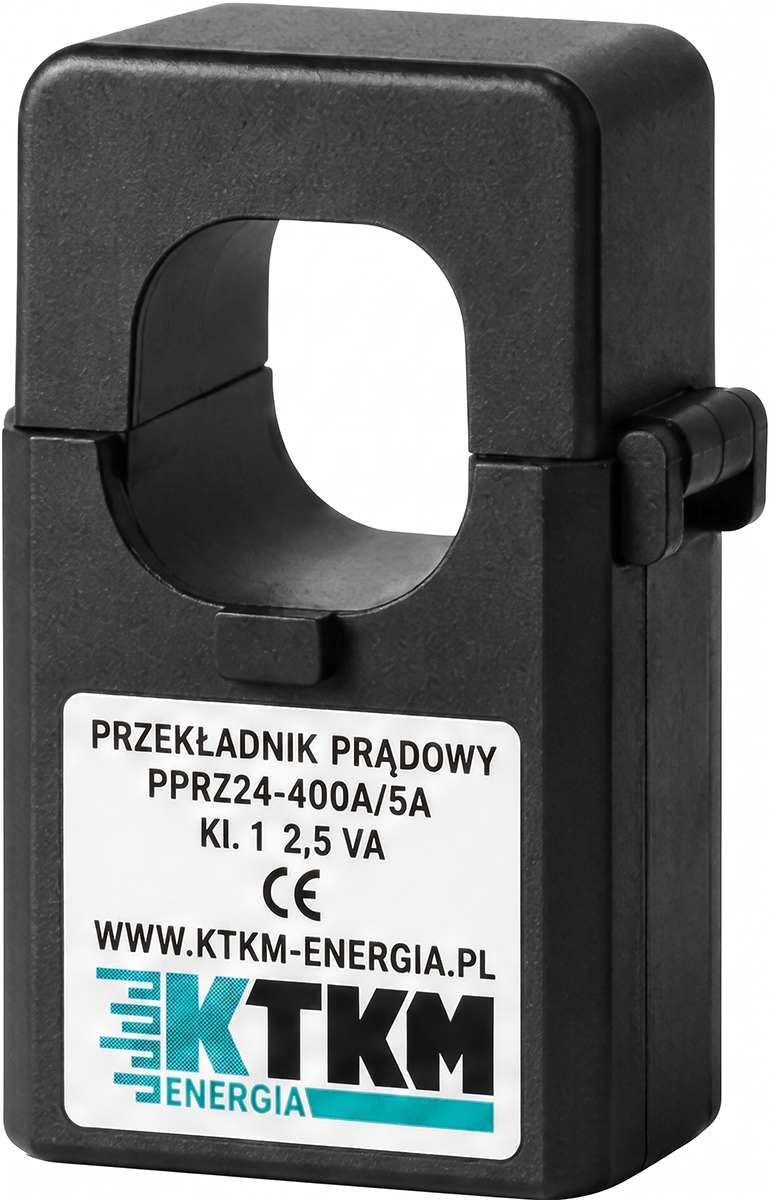

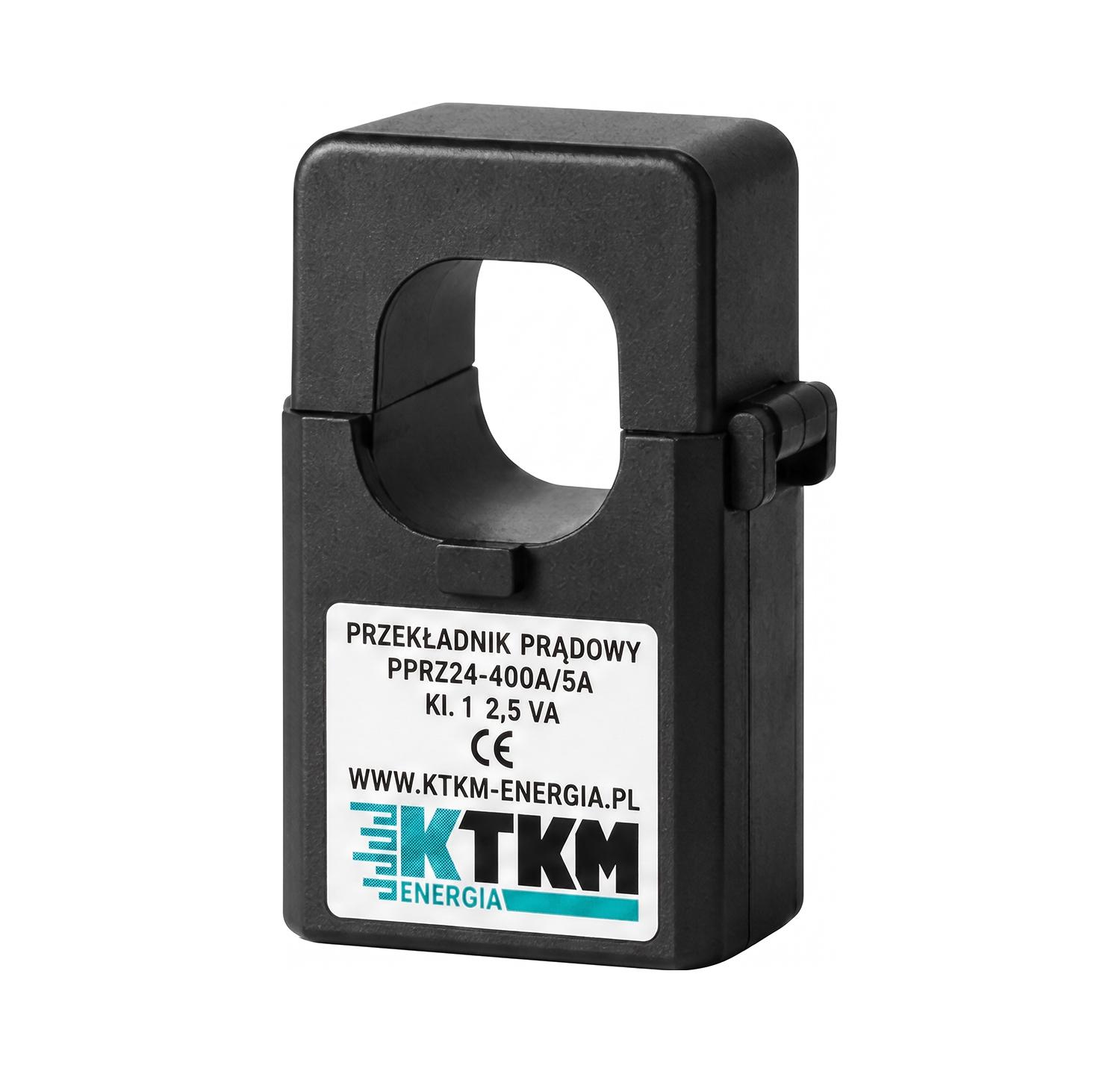

PPRZ 24
Przekładnik prądowy z dzielonym rdzeniem – otwór 24 mm
Dane techniczne:
- Typ montażu: wiszący (In-Line)
- Materiał rdzenia: laminowana stal krzemowa
- Norma producenta: GB 20840-2014
- Temperatura pracy: -25°C do +60°C
- Temperatura składowania: -30°C do +90°C
- Zakres częstotliwości: 50 Hz-60 Hz
- Stopień ochrony: IP00
- Wytrzymałość dielektryczna: 3,5 kV AC, 50 Hz, 1 min
- Masa: 204 g
Parametry elektryczne:
| Kod produktu | Przekładnia | Przekładnia prądowa | Kl. 0,5 [VA] | Kl. 1 [VA] |
|---|---|---|---|---|
| PPRZ24-100A/5A | 100/5 A | 20:1 | 0,1 | 0,5 |
| PPRZ24-150A/5A | 150/5 A | 30:1 | 0,1 | 0,5 |
| PPRZ24-200A/5A | 200/5 A | 40:1 | 1 | 2,5 |
| PPRZ24-250A/5A | 250/5 A | 50:1 | 1 | 2,5 |
| PPRZ24-300A/5A | 300/5 A | 60:1 | 1 | 2,5 |
| PPRZ24-400A/5A | 400/5 A | 80:1 | 1 | 2,5 |
Schemat połączeń:
* Obwodu wtórnego nie wolno pozostawiać otwartego podczas przepływu prądu pierwotnego.

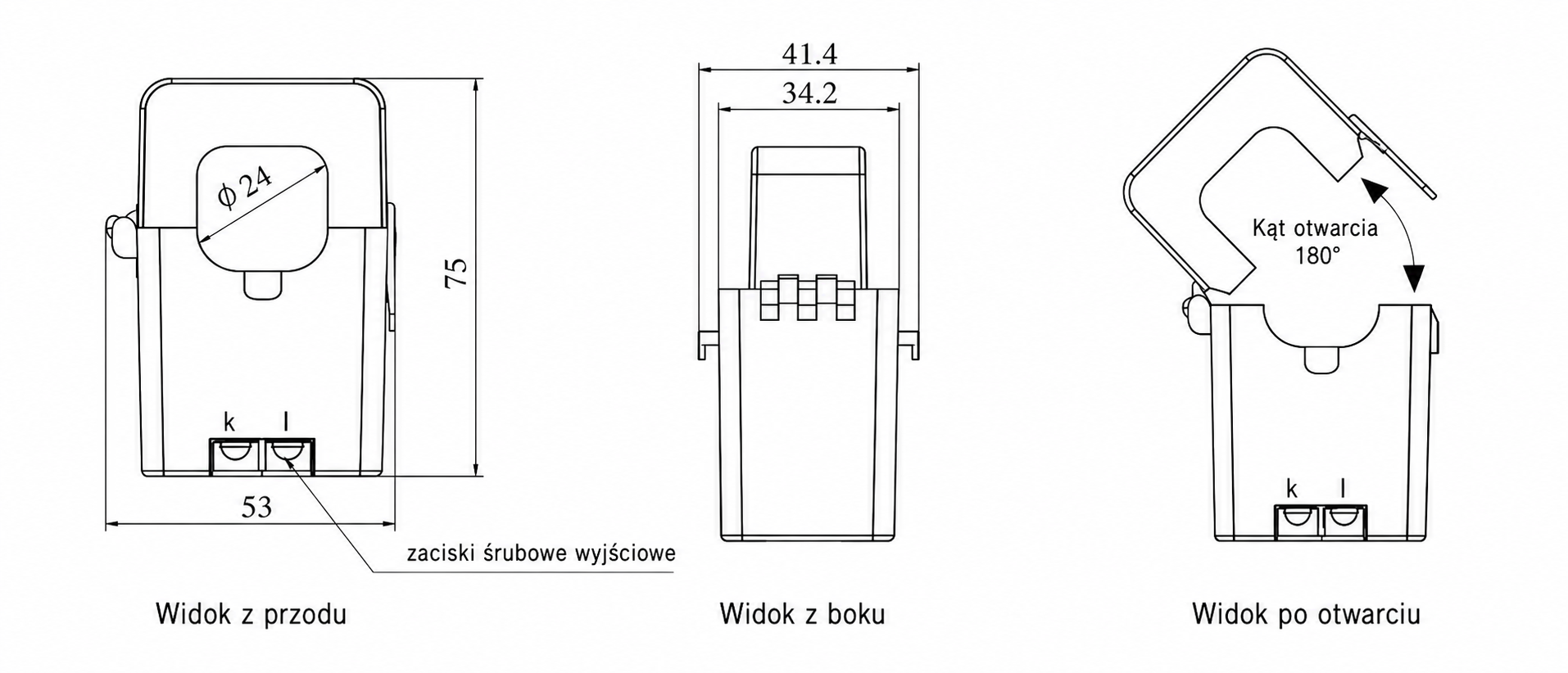

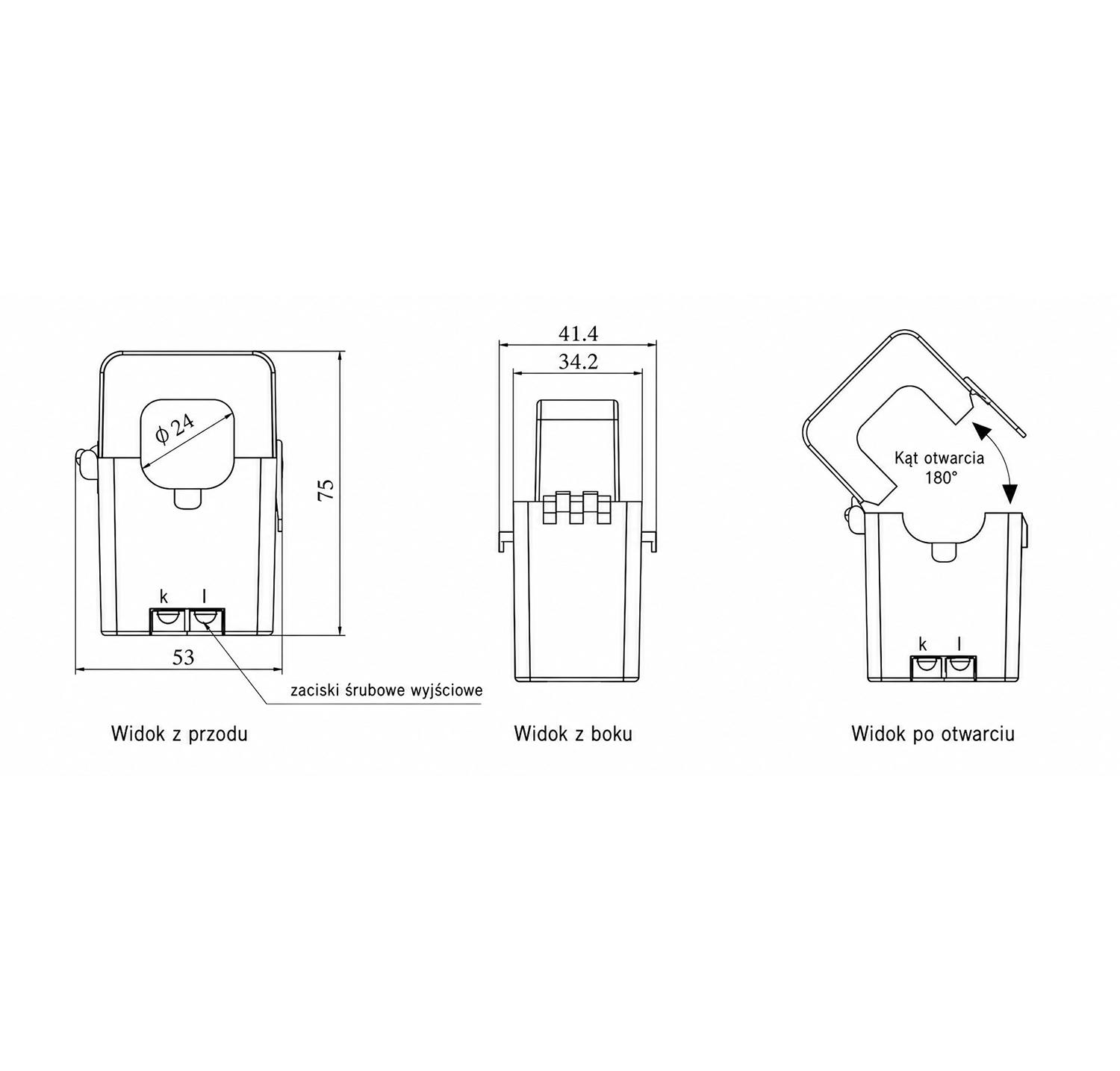

Wymiary gabarytowe i rysunek techniczny:

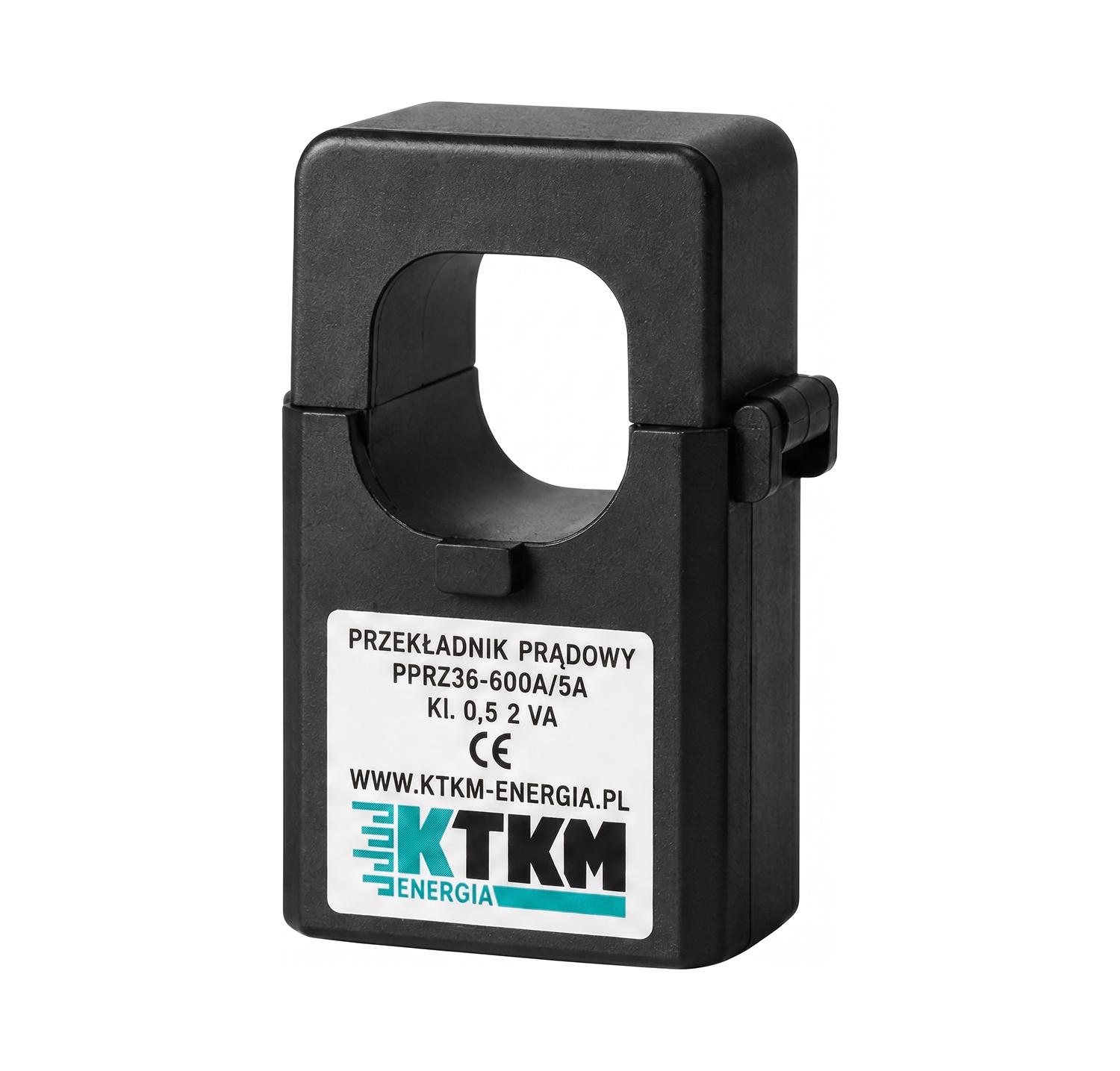

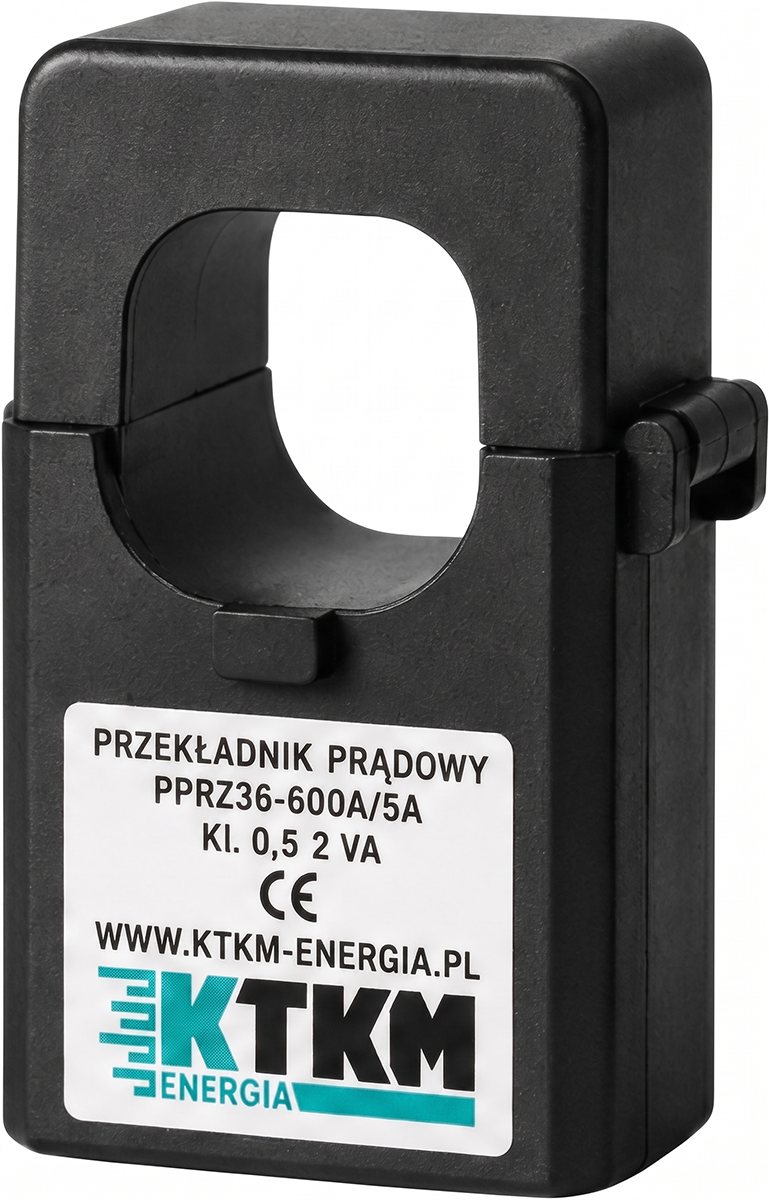

PPRZ 36
Przekładnik prądowy z dzielonym rdzeniem – otwór 36 mm
Dane techniczne:
- Konstrukcja: blokada bezpieczeństwa, łatwy montaż, zaciski śrubowe
- Typ montażu: wiszący (In-Line)
- Materiał rdzenia: laminowana stal krzemowa
- Norma producenta: GB 20840-2014
- Temperatura pracy: -25°C do +60°C
- Temperatura składowania: -30°C do +90°C
- Zakres częstotliwości: 50 Hz-1 kHz
- Wytrzymałość dielektryczna: 3,5 kV AC, 50 Hz, 1 min
- Masa: 310 g
Parametry elektryczne:
| Kod produktu | Przekładnia | Przekładnia prądowa | Kl. 0,5 [VA] | Kl. 1 [VA] |
|---|---|---|---|---|
| PPRZ36-100A/5A | 100/5 A | 20:1 | 1 | 1 |
| PPRZ36-150A/5A | 150/5 A | 30:1 | 2 | 5 |
| PPRZ36-200A/5A | 200/5 A | 40:1 | 2 | 5 |
| PPRZ36-250A/5A | 250/5 A | 50:1 | 2 | 5 |
| PPRZ36-300A/5A | 300/5 A | 60:1 | 2 | 5 |
| PPRZ36-400A/5A | 400/5 A | 80:1 | 2 | 5 |
| PPRZ36-500A/5A | 500/5 A | 100:1 | 2 | 5 |
| PPRZ36-600A/5A | 600/5 A | 120:1 | 2 | 5 |
Schemat połączeń:
Dla wariantu 100/5 A dokumentacja podaje wyłącznie klasę 1 / 1 VA.
Dla wariantów 200-600/5 A: klasa 0,5 / 2 VA oraz klasa 1 / 5 VA.
* Obwodu wtórnego nie wolno pozostawiać otwartego podczas przepływu prądu pierwotnego.

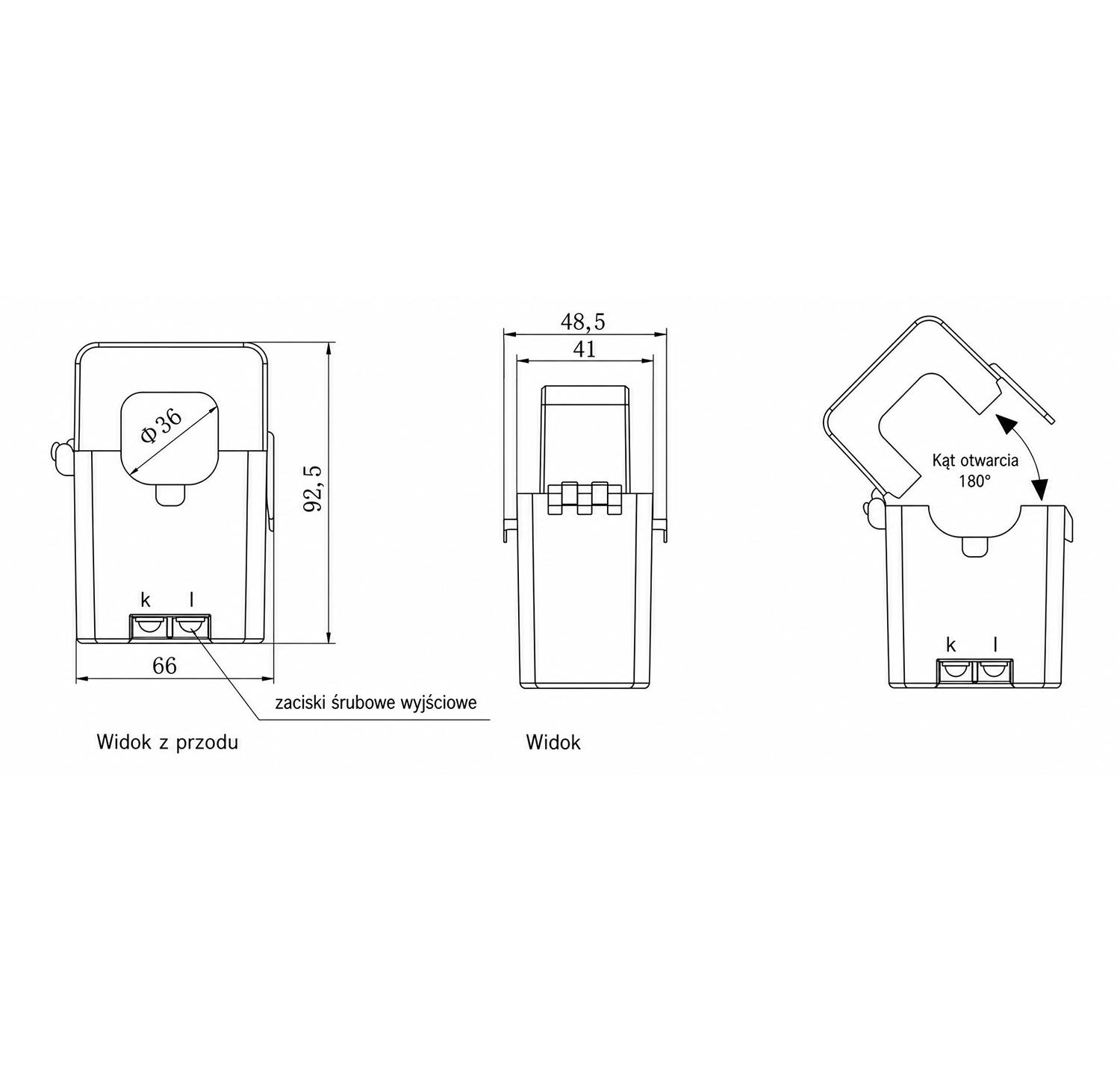

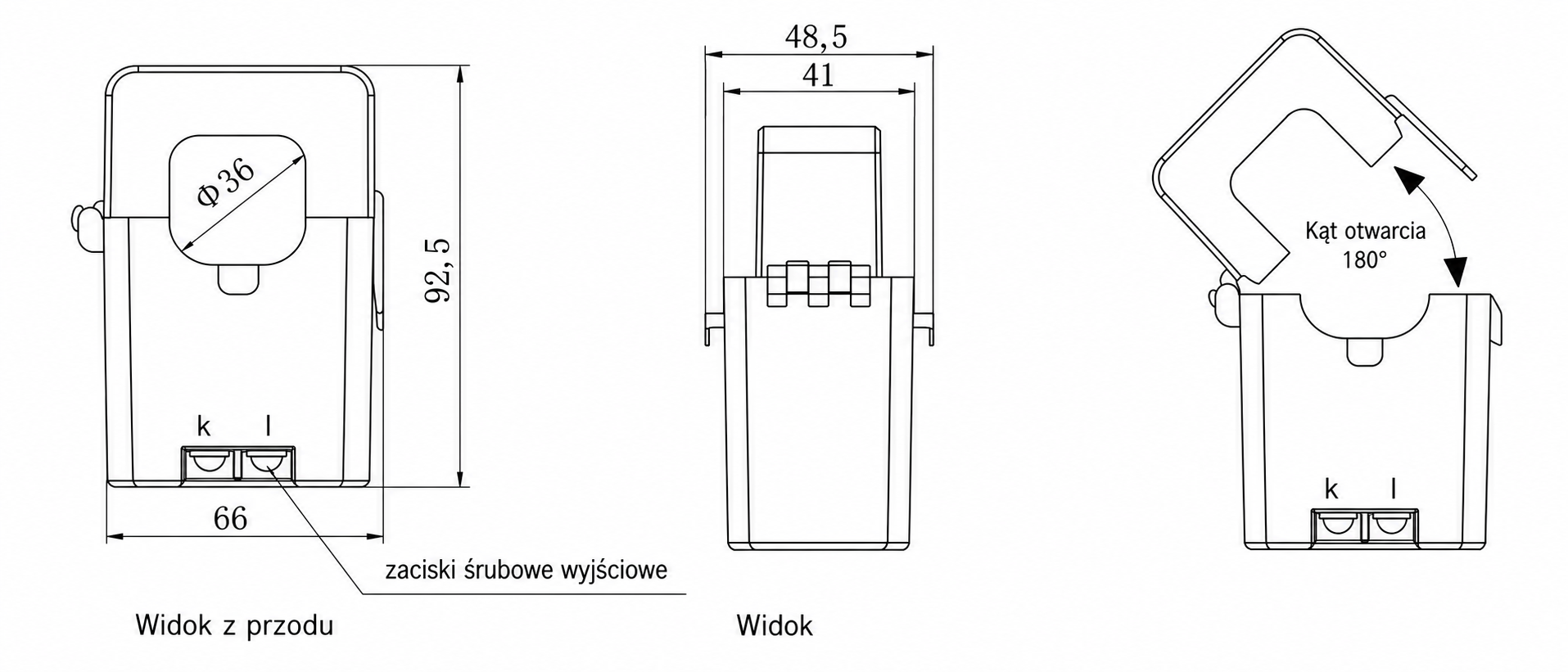

Wymiary gabarytowe i rysunek techniczny:

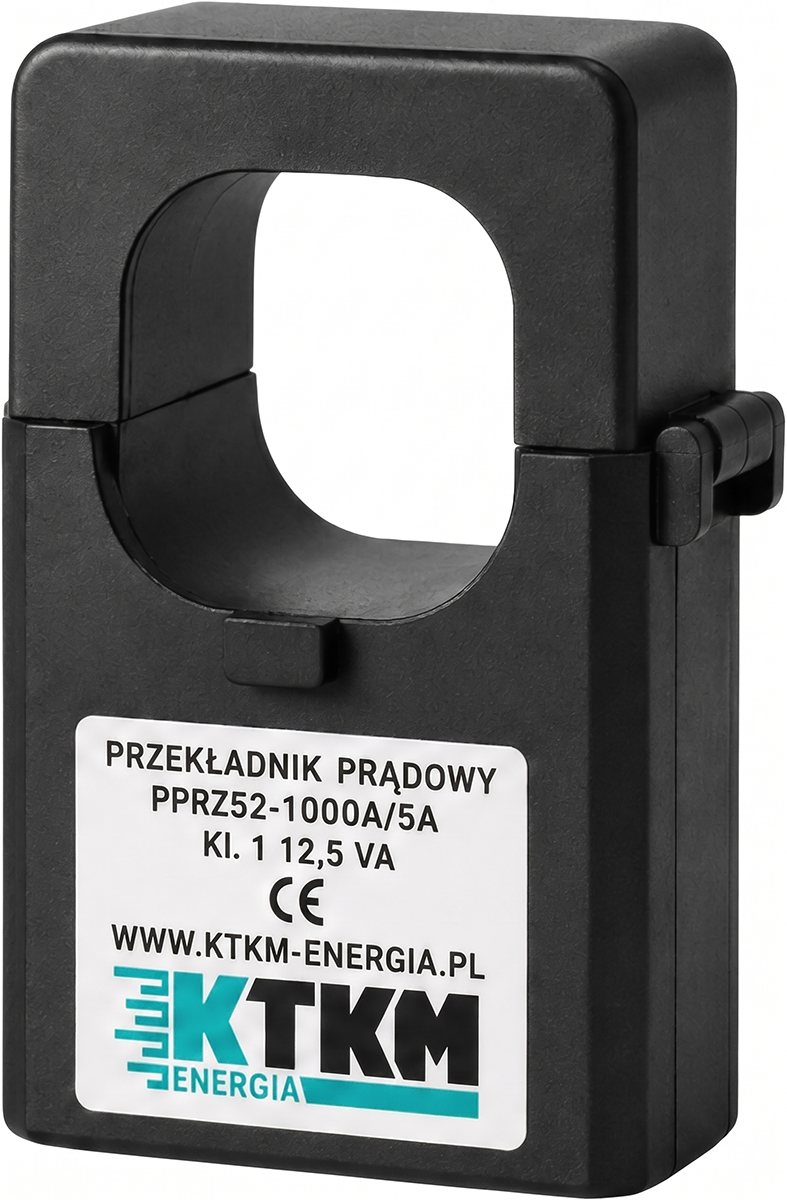

PPRZ 52
Przekładnik prądowy z dzielonym rdzeniem – otwór 52 mm
Dane techniczne:
- Konstrukcja: blokada bezpieczeństwa
- Typ montażu: wiszący (In-Line)
- Materiał rdzenia: laminowana stal krzemowa
- Norma producenta: GB 20840-2014
- Temperatura pracy: -25°C do +60°C
- Temperatura składowania: -30°C do +90°C
- Zakres częstotliwości: 50 Hz-60 Hz
- Wytrzymałość dielektryczna: 3,5 kV AC, 50 Hz, 1 min
- Prąd wtórny: 1 A lub 5 A
- Masa: 480 g
Parametry elektryczne:
| Kod produktu | Przekładnia | Przekładnia prądowa | Kl. 0,5 [VA] | Kl. 1 [VA] |
|---|---|---|---|---|
| PPRZ52-500A/5A | 500/5 A | 100:1 | 7,5 | 10 |
| PPRZ52-600A/5A | 600/5 A | 120:1 | 7,5 | 10 |
| PPRZ52-800A/5A | 800/5 A | 160:1 | 12,5 | 12,5 |
| PPRZ52-1000A/5A | 1000/5 A | 200:1 | 12,5 | 12,5 |
Schemat połączeń:
* Obwodu wtórnego nie wolno pozostawiać otwartego podczas przepływu prądu pierwotnego.

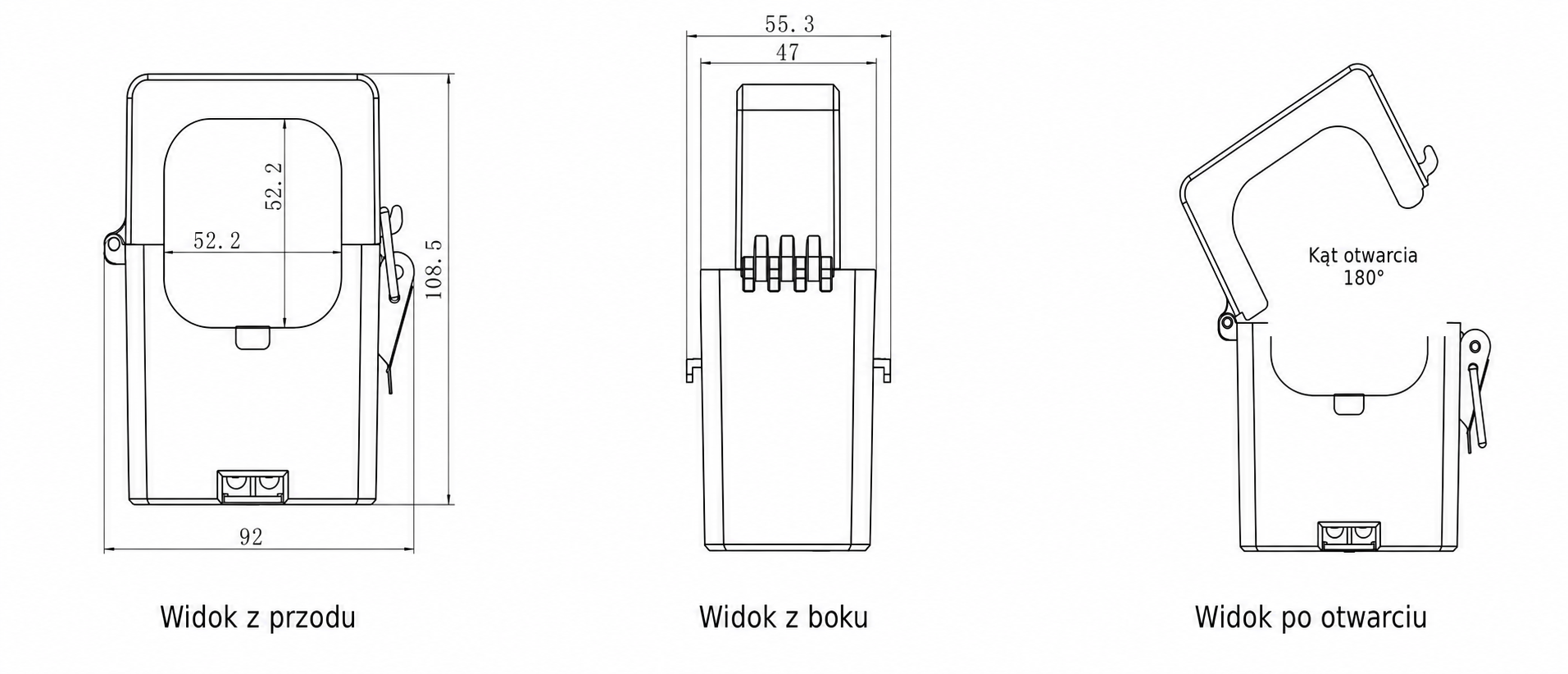

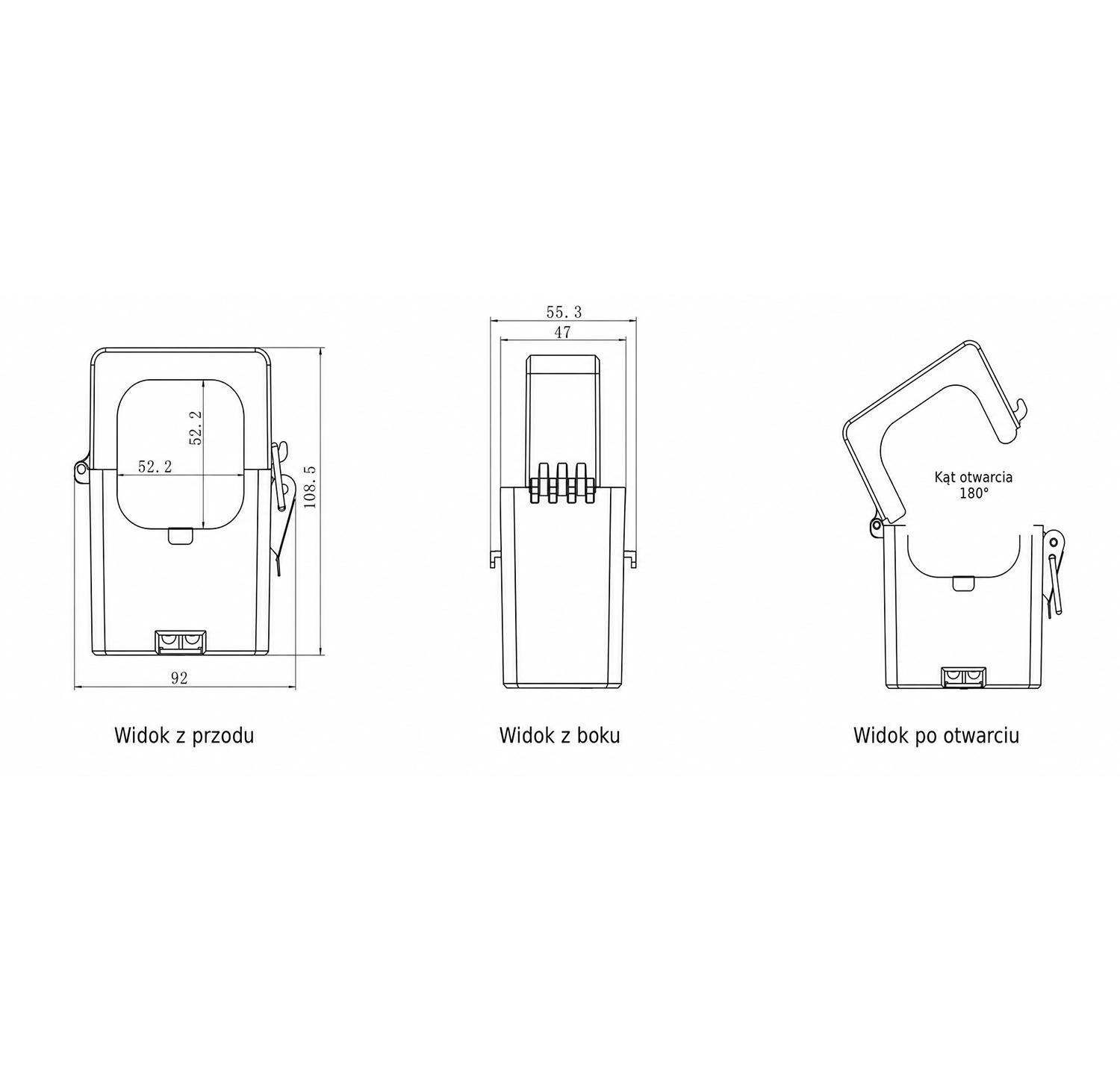

Wymiary gabarytowe i rysunek techniczny:
Szukasz pełnej specyfikacji technicznej i wymiarów?
Pobierz nasz oficjalny katalog produktów, aby poznać szczegółowe tabele przekładni, klasy dokładności oraz dokładne wymiary gabarytowe modeli PPRZ.
Pobierz katalog przekładników (PDF)Cennik przekładników prądowych
Ceny katalogowe w zł/szt. dla poszczególnych klas dokładności
INDYWIDUALNE WARUNKI HANDLOWE
Ceny katalogowe stanowią ceny bazowe. Przedstawiciel handlowy może zaproponować indywidualną cenę rabatową, uzależnioną od wolumenu zamówienia oraz ustalonych warunków współpracy.
PPRZ 24
| Typ | Przekładnia | Cena katalogowa [zł/szt.] dla klasy 0.5% |
Cena katalogowa [zł/szt.] dla klasy 1% |
|---|---|---|---|
| PPRZ 24 | 100/5 | 95,00 zł | 119,00 zł |
| PPRZ 24 | 150/5 | 95,00 zł | 119,00 zł |
| PPRZ 24 | 200/5 | 95,00 zł | 119,00 zł |
| PPRZ 24 | 250/5 | 95,00 zł | 119,00 zł |
| PPRZ 24 | 300/5 | 95,00 zł | 119,00 zł |
| PPRZ 24 | 400/5 | 95,00 zł | 119,00 zł |
PPRZ 36
| Typ | Przekładnia | Cena katalogowa [zł/szt.] dla klasy 0.5% |
Cena katalogowa [zł/szt.] dla klasy 1% |
|---|---|---|---|
| PPRZ 36 | 100/5 | 130,00 zł | 113,00 zł |
| PPRZ 36 | 150/5 | 130,00 zł | 113,00 zł |
| PPRZ 36 | 200/5 | 130,00 zł | 113,00 zł |
| PPRZ 36 | 250/5 | 130,00 zł | 116,00 zł |
| PPRZ 36 | 300/5 | 130,00 zł | 116,00 zł |
| PPRZ 36 | 400/5 | 130,00 zł | 116,00 zł |
| PPRZ 36 | 500/5 | 147,00 zł | 134,00 zł |
| PPRZ 36 | 600/5 | 147,00 zł | 134,00 zł |
PPRZ 52
| Typ | Przekładnia | Cena katalogowa [zł/szt.] dla klasy 0.5% |
Cena katalogowa [zł/szt.] dla klasy 1% |
|---|---|---|---|
| PPRZ 52 | 500/5 | 212,00 zł | 203,00 zł |
| PPRZ 52 | 600/5 | 212,00 zł | 203,00 zł |
| PPRZ 52 | 800/5 | 218,00 zł | 203,00 zł |
| PPRZ 52 | 1000/5 | 270,00 zł | 261,00 zł |
*Cena jednostkowa: zł/szt.
